1、工作原理
FED APF系列有源電力濾波器的工作原理是實時檢測負載電流，基于指定次諧波電流檢測算法將諧波電流逐次分離，按照設定的濾波百分比生成控制信號驅動IGBT輸出與負載諧波電流幅值相同相位相反的補償電流，達到諧波抵消的目的。
2、性能特點
? 采用DSP+CPLD全數字控制核心、三電平拓撲技術、先進的諧波檢測算法和PWM控制策略實現諧波電流的精確補償。
? 采用模塊化設計，方便多模塊并聯，占地空間小、維護方便。
? 獨立風道和獨立板倉結構設計，保證設備的穩定運行。
? 濾除諧波次數范圍廣，可濾除2~50次諧波，并同時解決三相不平衡問題。
? 諧波濾除率高，在容量允許條件下，諧波電流濾除率可高達95%。
? 可設定100%限流輸出，保證設備長期穩定運行。
3、主要應用場合
石化行業，數據中心，醫院行業，藥品制造，鋼鐵行業，半導體制造業，輕工紡織業等等。
4、型號說明與外觀

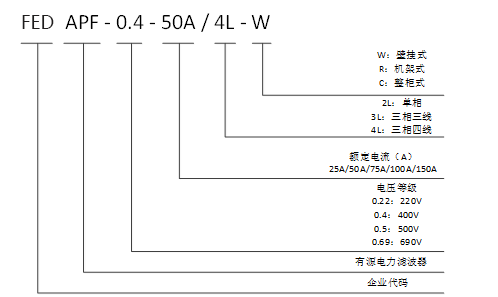

型號說明
有源電力濾波器
5、技術參數
|
|
220V系列 |
380V系列 |
500V系列 |
690V系列 |
|
海拔高度 |
＜2000m，2000米以上按照GB/T3859.2降額使用 |
＜2000m，2000米以上按照GB/T3859.2降額使用 |
＜2000m，2000米以上按照GB/T3859.2降額使用 |
＜2000m，2000米以上按照GB/T3859.2降額使用 |
|
環境溫度 |
-20～+50℃ |
-20～+50℃ |
-20～+50℃ |
-20～+50℃ |
|
相對濕度 |
≤90%，月最低溫度25℃表面無凝露 |
≤90%，月最低溫度25℃表面無凝露 |
≤90%，月最低溫度25℃表面無凝露 |
≤90%，月最低溫度25℃表面無凝露 |
|
污穢等級 |
Ⅲ級以下 |
Ⅲ級以下 |
Ⅲ級以下 |
Ⅲ級以下 |
|
工作電壓 |
AC220V±20% |
AC380V±20% |
AC500V±20% |
AC690V±20% |
|
工作頻率 |
50Hz±5% |
50Hz±5% |
50Hz±5% |
50Hz±5% |
|
補償電流 |
25A |
25A、50A、75A、100A、150A |
100A |
100A |
|
電網結構 |
L/N |
三相三線/三相四線 |
三相三線/三相四線 |
三相三線/三相四線 |
|
并聯臺數 |
不限 |
不限 |
不限 |
不限 |
|
整機效率 |
＞97% |
＞97% |
＞97% |
＞97% |
|
開關頻率 |
32kHz |
16kHz |
12.8kHz |
12.8kHz |
|
補償范圍 |
2～50次，單次補償率可調 |
2～50次，單次補償率可調 |
2～25次，單次補償率可調 |
2～25次，單次補償率可調 |
|
功能選擇 |
諧波 |
諧波、諧波+不平衡 |
諧波、諧波+不平衡 |
諧波、諧波+不平衡 |
|
諧波補償率 |
>95% |
>92% |
>92% |
>92% |
|
中性線濾波能力 |
|
中性線濾波能力為相濾波能力的3倍 |
中性線濾波能力為相濾波能力的3倍 |
中性線濾波能力為相濾波能力的3倍 |
|
全響應時間 |
<10ms |
<40ms |
<40ms |
<40ms |
|
噪音 |
≤60dB |
≤60dB |
≤65dB |
≤65dB |
|
通訊方式 |
2路RS485通信接口（支持GPRS/WIFI） |
2路RS485通信接口（支持 GPRS/WIFI） |
2路RS485通信接口（支持 GPRS/WIFI） |
2路RS485通信接口（支持 GPRS/WIFI） |
|
保護功能 |
過載、軟/硬件過流、電網過欠壓、電源故障、過溫、頻率異常保護等 |
過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護等 |
過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護等 |
過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護等 |
|
安裝方式 |
機架/壁掛 |
機架/壁掛 |
機架 |
機架 |
|
進線方式 |
后進線（機架式）、上進線（壁掛式） |
后進線（機架式）、上進線（壁掛式） |
后進線 |
后進線 |
|
防護等級 |
IP20 |
IP20 |
IP20 |
IP20 |
6、規格型號
|
模塊型號 |
||||
|
常用型號 |
額定電流(A) |
系統電壓（V） |
外形尺寸：寬*深*高 |
冷卻方式 |
|
FED APF-0.22-25A/2L-R |
25 |
220 |
220*330*160 |
強制風冷 |
|
FED APF-0.4-25A/4L-R |
25 |
400 |
460*490*89 |
強制風冷 |
|
FED APF-0.4-50A/4L-R |
50 |
400 |
460*490*89 |
強制風冷 |
|
FED APF-0.4-75A/4L-R |
75 |
400 |
500*510*190 |
強制風冷 |
|
FED APF-0.4-100A/4L-R |
100 |
400 |
500*550*240 |
強制風冷 |
|
FED APF-0.4-150A/4L-R |
150 |
400 |
500*550*240 |
強制風冷 |
|
FED APF-0.5-100A/4L-R |
100 |
500 |
495*675*275 |
強制風冷 |
|
FED APF-0.69-100A/4L-R |
100 |
690 |
495*675*275 |
強制風冷 |
|
整柜裝置型號 |
||||
|
常用型號 |
額定電流(A) |
系統電壓（V） |
外形尺寸：寬*深*高 |
冷卻方式 |
|
FED APF-0.4-100A/4L-C |
100 |
400 |
1000*1000*2200 |
強制風冷 |
|
FED APF-0.4-150A/4L-C |
150 |
400 |
1000*1000*2200 |
強制風冷 |
|
FED APF-0.4-200A/4L-C |
200 |
400 |
1000*1000*2200 |
強制風冷 |
|
FED APF-0.4-250A/4L-C |
250 |
400 |
1000*1000*2200 |
強制風冷 |
|
FED APF-0.4-300A/4L-C |
300 |
400 |
1000*1000*2200 |
強制風冷 |
|
FED APF-0.4-400A/4L-C |
400 |
400 |
1000*1000*2200 |
強制風冷 |
|
FED APF-0.5-300A/4L-C |
300 |
500 |
1000*1000*2200 |
強制風冷 |
|
FED APF-0.69-300A/4L-C |
300 |
690 |
1000*1000*2200 |
強制風冷 |
